Topologie fizyczne
Topologia fizyczna to takie określenie fizycznego sposobu działania sieci. Dowiemy się z niej jak i przy pomocy czego podłączone będą do siebie komputery i opcjonalnie urządzenia takie jak router, switch czy hub.

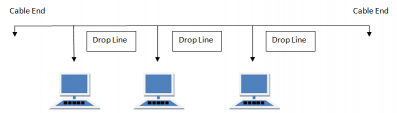

Topologia magistrali - komputery połączone szeregowo, medium transmisyjnym kabel koncentryczny

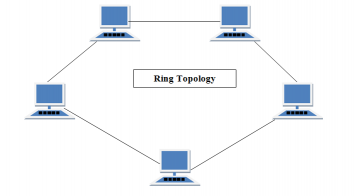

Topologia pierścienia - komputery połączone są zamkniętym pierścieniem, każdy komputer musi mieć interfejs wejściowy (in) oraz wyjściowy (out), medium transmisyjnym jest światłowód. Zazwyczaj stosuje się dodatkowy pierścień, który może przejąć transmisje w przypadku awarii pierwszego
Topologia gwiazdy - w centralnym punkcie znajduje się urządzenie sieciowe (router, switch, rzadziej hub) do którego podpiętę są wszystkie urządzenia. Medium transmisyjnym jest skrętka(może być światłówód) lub w przypadku sieci Wi-Fi fale radiowe. Kilka sieci w topologi gwiazdy będzie tworzyć topologię gwiazdy rozszerzonej
Topologia siatki - każde urządzenie połączone jest bezpośrednio ze wszystkimi pozostałymi urządzeniami. Może występować w wariancie siatki częściowej tj. urządzenie łączy się z kilkoma, ale nie wszystkimi pozostałymi urządzeniami.
Topologia hierarchiczna (topologia drzewa) - specjalny przypadek w, którym zachowana jest hierarchia urządzeń. Topologię hierarchiczną tworzą zazwyczaj sieci w topologii gwiazdy połączone w taki sposób by dało się wyróżnić urządzenia nadrzędne i podrzędne.
Zdarzają się też topologie mieszane - łączące różne topologie.
